Конструктивні вказівки для установки вікна і фасадів
|
|
|
27-02-2013
|
| |
Просмотров: 4241 |
|
Проникнення дощової води через функціональні стики в конструкцію не може повністю компенсуватися вікнами і фасадами. Тому поряд з поліпшенням герметичності повинна бути передбачена в системах вікон і фасадів, у яких можливе надійне водовідведення з конструкції, друга зона герметичності.
Вирішальним при цьому є швидкий стік прониклої води, який визначається перепадом тиску між жолобом і зовнішньою стороною. Щоб досягти цього, перепад тиску повинен бути теоретично за 100 Pa висоти підйому від 10 мм. Так як це часто складно реалізувати на практиці, можна скористатися наступним трюком: вирівнювання тиску в отворах, які знаходяться в захищеній області від зливи, перепад тиску скорочується між жолобом і зовнішнім кліматом. Таким чином, конструкції домагаються більш високих обсягів стоку і більш високих класифікацій непроникності для зливи.
Величина і розташування стічних отворів відіграють вирішальну роль для обсягів стоку. Дослідження в ІОТ Розенхайм показали, що свердловина з внутрішнім діаметром менше 8 мм і, відповідно, поздовжніми отворами, які менше ніж 5 x 20 мм, реалізують на основі поверхневого тиску води тільки недостатні обсяги стоку і тому не підходять. Водостік позитивно позначається на дренажі води через аванкамери і через зміщені в бік впорядковані траншеї.
 |

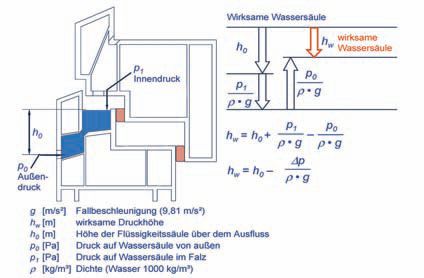

Конструктивний принцип - ефективна водна колона
При фасадах з поперечними балками, балки усвідомлено відкриваються нагорі в захищеній зоні від дощу, щоб зробити можливим вирівнювання тиску і гарне протікання.

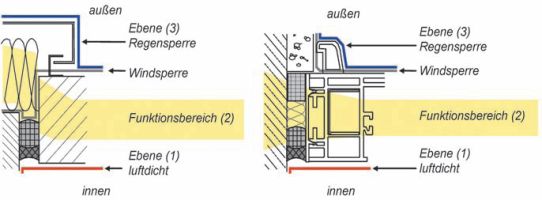

Герметизація
Спеціальна герметизація приєднувального стику вікон і фасадів до корпусу будівлі - це істотна передумова для тривалої придатності вживання. Найважливішими функціями герметизації є:
• відділення між кліматом приміщення і зовнішнім кліматом (зона 1);
• звуко-, тепло-і вологоізоляція в стику (область 2);
• захист від негоди (зона 3).
Зона герметичності
При плануванні та виконанні зон герметичності необхідно звертати увагу на різні механізми транспортування. Герметичне ущільнення потрібно розставляти за всіма правилами з боку приміщення (зона 1). Воно перешкоджає проникненню в конструкцію вологості з повітрям, які потім випадають в місцях, де температури поверхонь нижче температури зони роси. Далі воно перешкоджає не контрольованим тепловтратами і появи рухів через приєднувальний шов, через герметичні ущільнення. Особливе завдання при удосконаленні кутів - забезпечити щільний перехід.
Двоступеневе спорудження стиків
Дипломований фізик Норберт Зак,
Дипломований інженер Вольфганг Эль
|
| |
Автор: Технико-аналитический журнал "Оконные Технологии" №31 от 2008
